Дисплей продукта
Особенности продукта
Особенно подходит для тяжелой резки
Корпус с наклонной станиной представляет собой популярную цельную конструкцию с наклонной станиной под углом 45 градусов во фрезерных станках, обладающую высокой жесткостью и подходящую для тяжелых условий фрезерования.
Быстрая загрузка и высокая эффективность
Расстояние между позицией загрузки и разгрузки заготовки и оператором очень близкое, а высота загрузки относительно низкая.
Значительно снижена нагрузка на рабочих, увеличена скорость подачи и повышена эффективность.
Параметры продукта
| ЭЛЕМЕНТ | UNIT | Параметры | ||
| Диапазон длины обработки | мм | 200-1200 | ||
| Диапазон диаметров фрезерования | мм | φ20-120 | ||
| Макс. фрезерование одной стороны | мм | 5 | ||
| Постоянство общей длины фрезерования | мм | ±0,05 | ||
| Постоянная глубина центрального отверстия | мм | 0.05 | ||
| Оба конца обращены к центральному отверстию | мм | 0,03/φ50 | ||
| Фрезерование торцевой шероховатости | Ра | 3.2 | ||
| Шероховатость центрального отверстия | Ра | 1.6 | ||
| ДОПОЛНИТЕЛЬНОЕ СОДЕРЖАНИЕ | ||||
| Внешний диаметр Тьюринга | мм | φ100 | ||
| Жесткое нарезание резьбы | мм | М20 | ||
| U дрель | мм | φ50 | ||
| Конвейер для стружки | НЕОБЯЗАТЕЛЬНЫЙ | |||
Обзор продукта

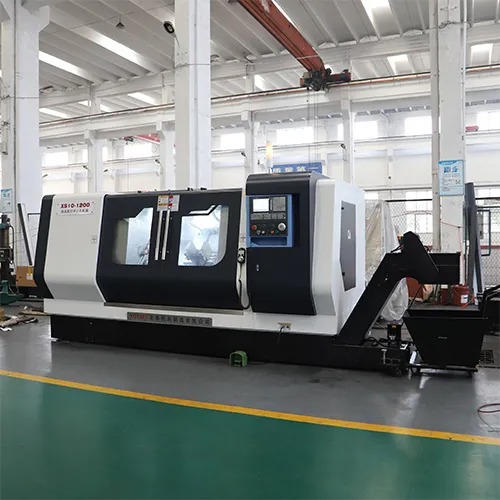

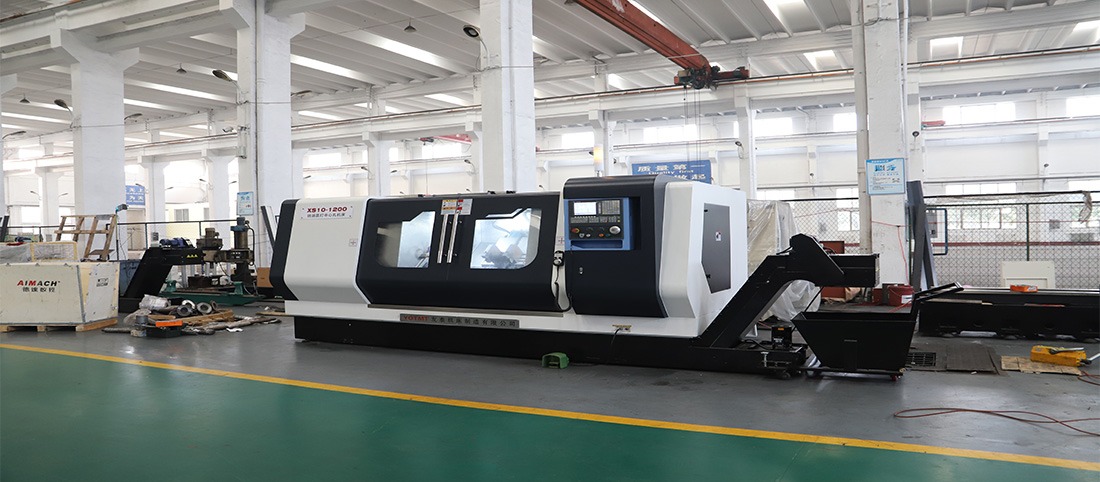

Фрезерный станок с наклонной станиной X Ton XS10-1200, обладающий разнообразными функциями и превосходным дизайном, может удовлетворить различные потребности обработки и повысить эффективность производства.
Основные функции: базовые функции включают фрезерование торцевых поверхностей и сверление центральных отверстий, а дополнительные функции включают U-образное сверление, нарезание резьбы, фрезерование канавок и нарезание резьбы.
Преимущества конструкции: использование наклонной станины под углом 45 ° в соответствии с механическими принципами, с достаточной жесткостью, удобной загрузкой и разгрузкой роботизированной руки, легким удалением стружки и повышением эффективности производства.
