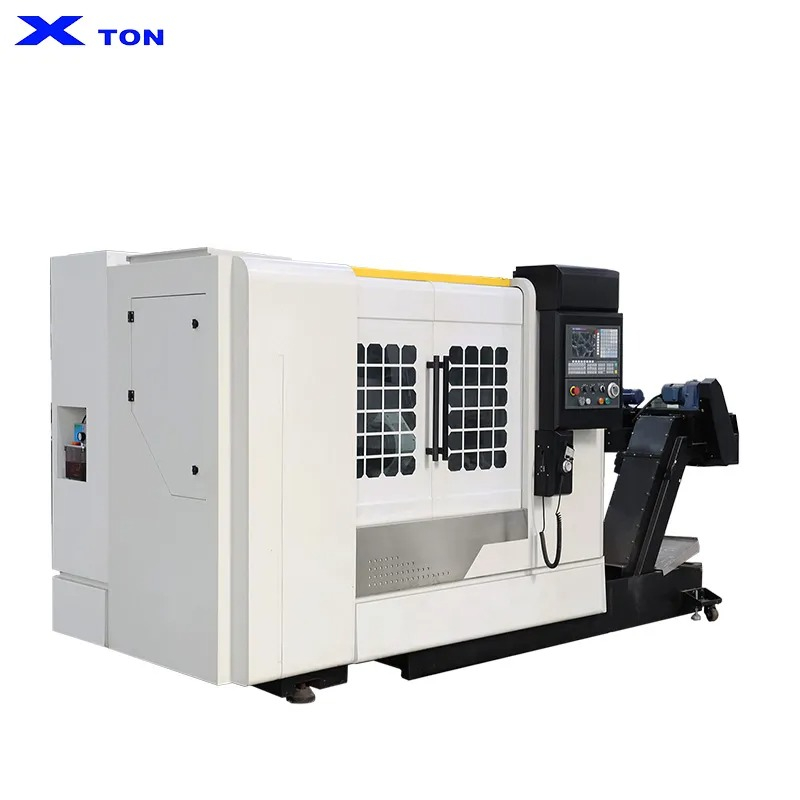

Дисплей продукта
Особенности продукта
Общая наклонная конструкция кровати под углом 45 °

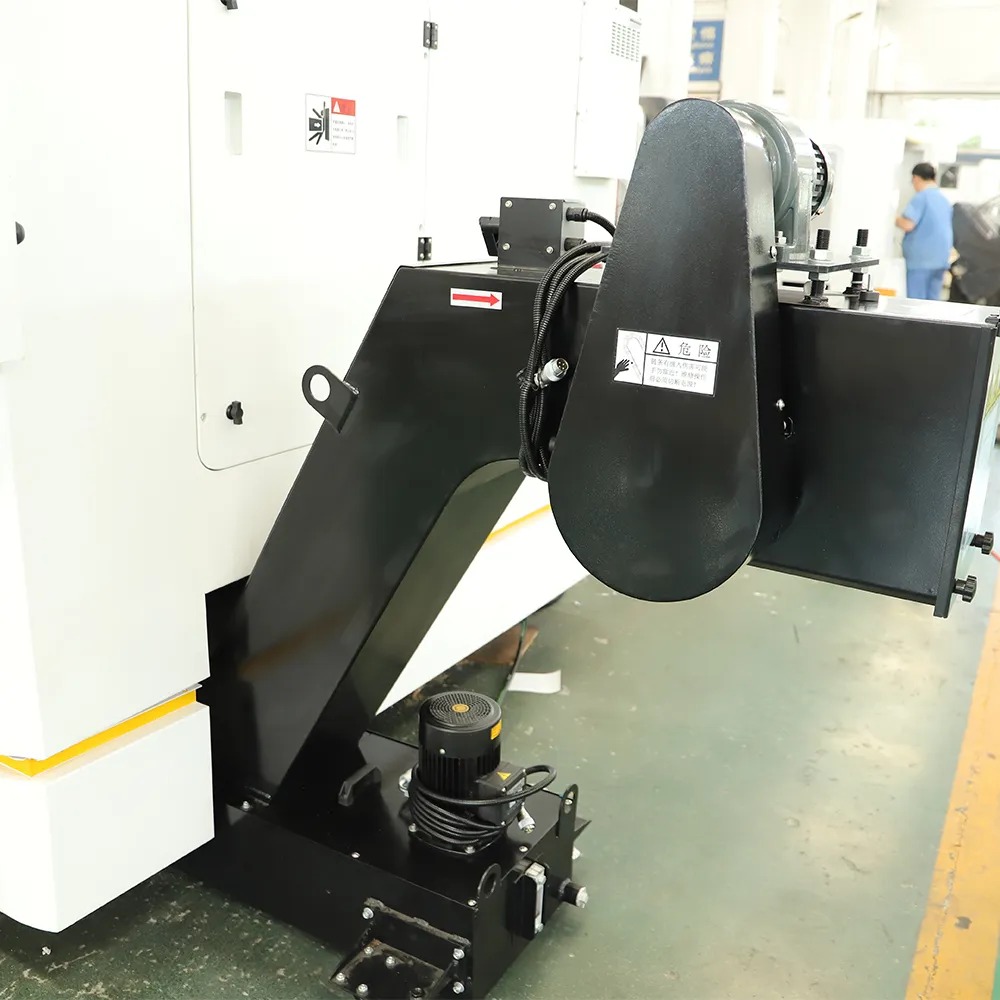

Токарный с наклонной станиной в целом 45° станок Благодаря общему расположению станины с наклоном 45° эта конструкция обеспечивает превосходную жесткость. По сравнению с традиционной горизонтальной станиной, конструкция токарного станка с наклонной станиной под углом 45° лучше выдерживает силы резания, снижает вибрацию станка во время обработки и, таким образом, обеспечивает точность обработки. В то же время наклонная станина способствует автоматическому выбросу стружки. Под действием силы тяжести стружка может быстро скользить в устройство удаления стружки, избегая влияния накопления стружки на процесс обработки и значительно улучшая непрерывность и стабильность обработки. Станина обычно изготавливается из высокопрочного чугуна, и благодаря строгим процессам литья и старению ее структура стабильна и не склонна к деформации при длительном использовании.

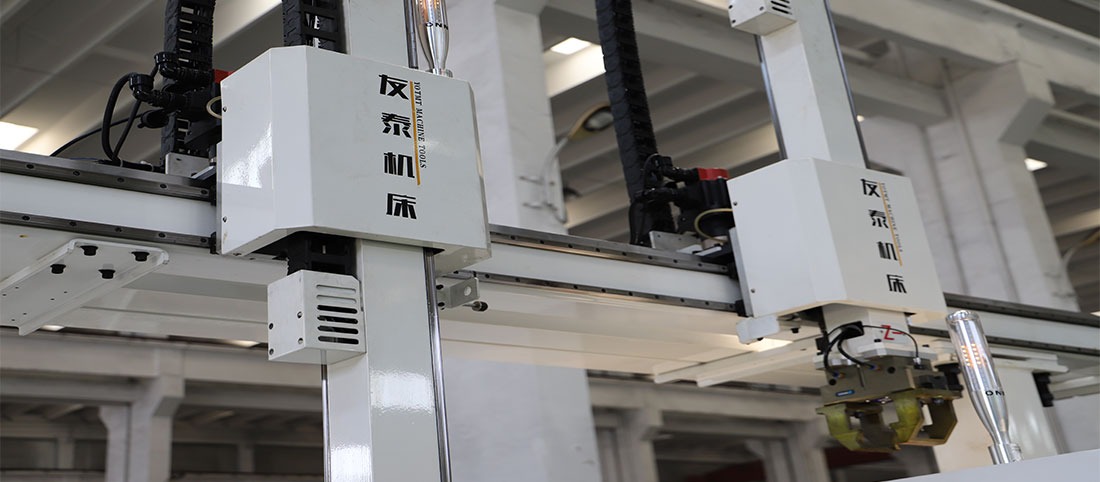

Функция автоматизации
Настройте автоматическое осевое позиционирование, обнаружение позиционирования заготовки, интерфейс автоматизации, автоматический подсчет и другие функции.
Защита станков
Станок имеет полностью закрытую защиту, а внутренняя часть обработана защитой из нержавеющей стали с помощью технологии электростатического распыления, что выглядит красиво и элегантно.
Параметры продукта
| ЭЛЕМЕНТ | UNIT | XSC500D | XSC700C | XSC800 |
| Количество станций подставки для инструмента | 08.04.12 | 08.04.12 | 08.04.12 | |
| Макс. длина обработки | мм | 500 | 700 | 850 |
| Максимальный диаметр обработки | мм | 160 | 200 | 200 |
| Макс. скорость шпинделя | мм | 2000/1500 | 2000/1000/500 | 2000/1000/500 |
| Мощность шпинделя | кВт | 7,5/11 | 15.11. | 15.11. |
| Скорость быстрого перемещения по оси X/Z | мм/мин | 20000 | 20000 | 20000 |
Обзор продукта

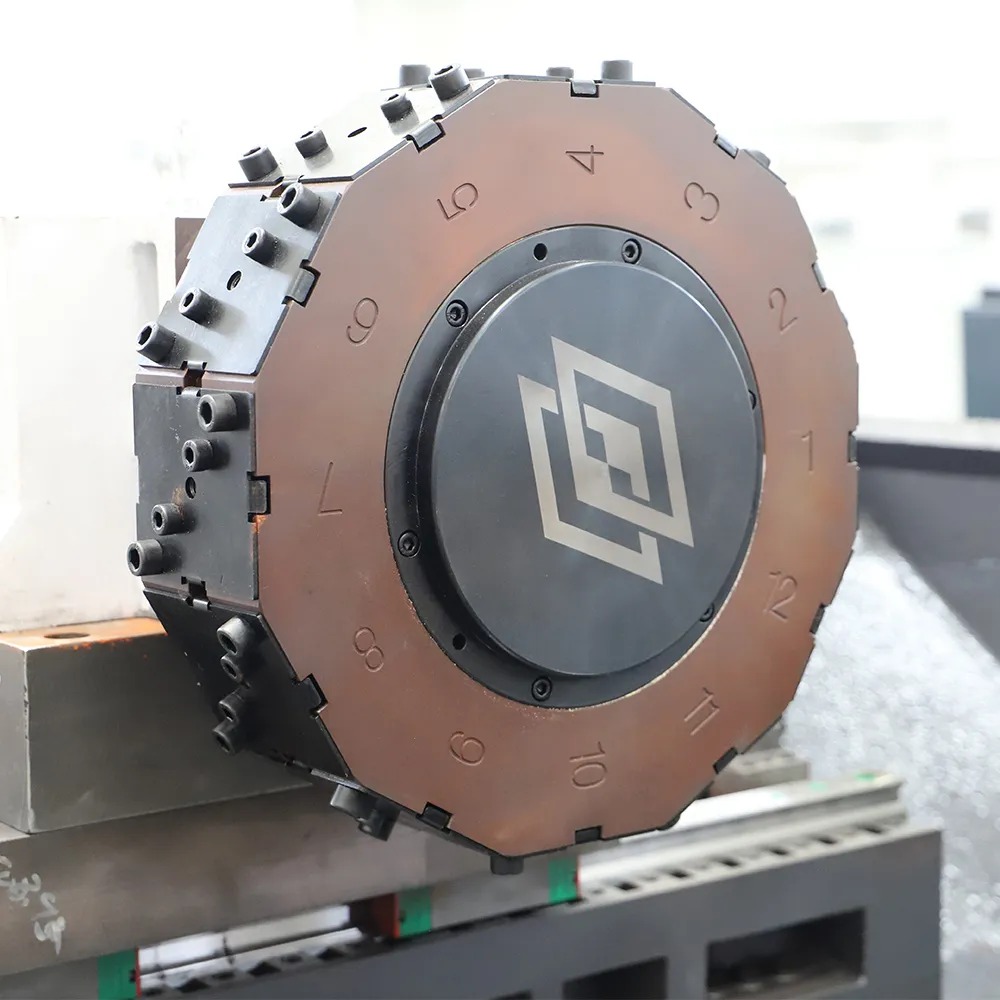

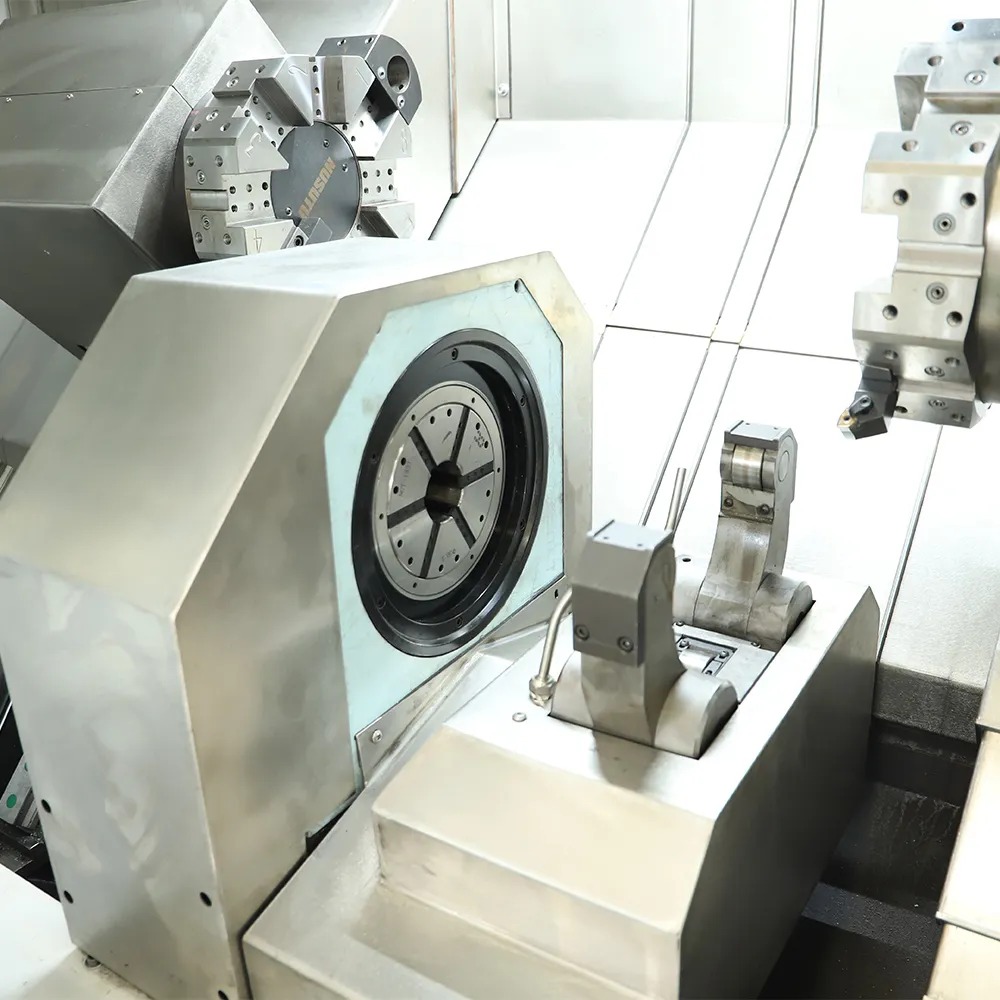

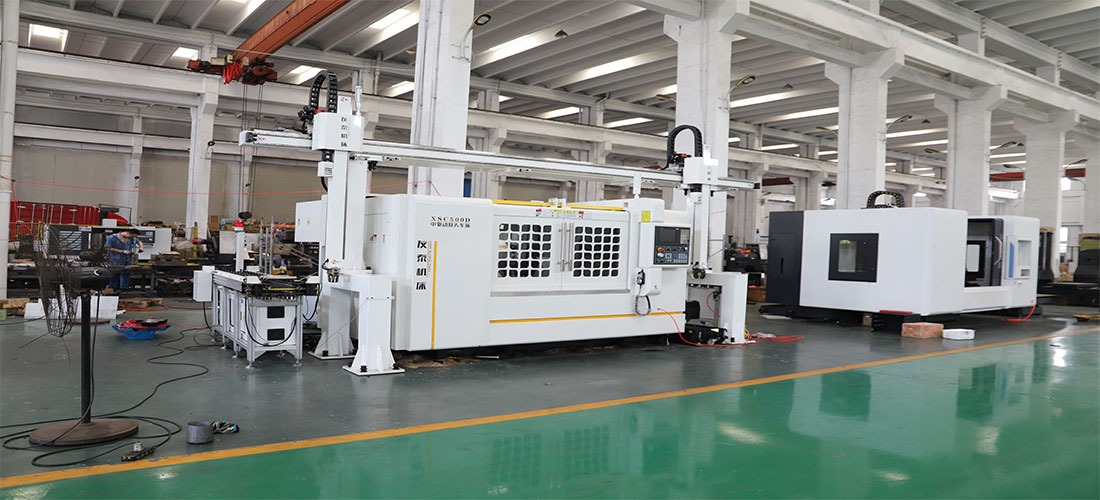

Двухголовочный токарный станок со средним приводом X Ton, являющийся важным оборудованием в области передового производства, объединяет в себе множество инновационных технологий и выделяется в обрабатывающей промышленности своими превосходными характеристиками. В основном он включает в себя такие ключевые функции, как двухсторонний токарный станок, токарный станок с общей наклонной станиной 45 ° и револьверную головку токарного станка с ЧПУ, обеспечивающие эффективную и высокоточную обработку различных сложных деталей.

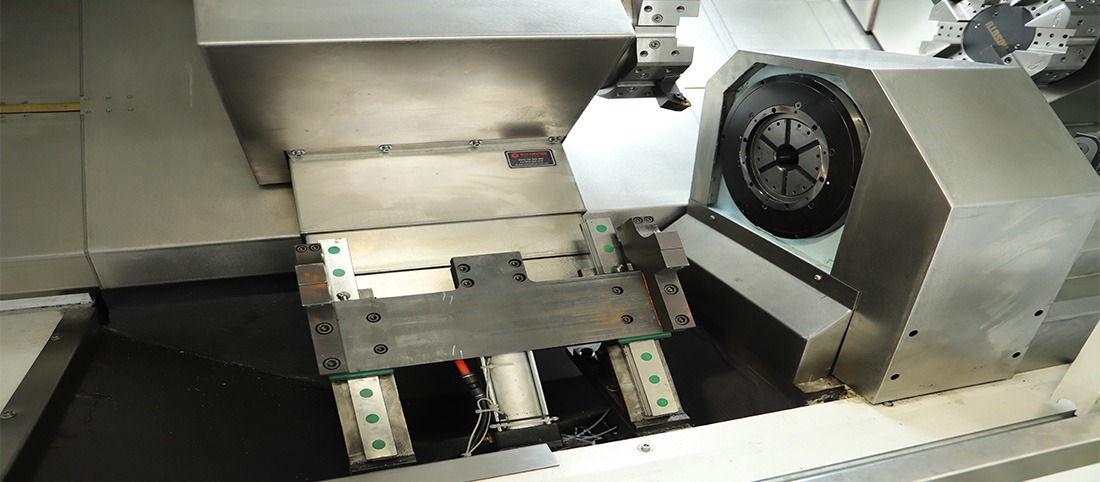

1. Токарный станок с наклонной станиной в целом 45°
*Повышение жесткости: треугольная механическая опора + конструкция с низким центром тяжести, виброустойчивость ↑35%*
Прецизионные направляющие: линейные роликовые направляющие, точность повторного позиционирования ± 0,003 мм.
*Интеллектуальная синхронизация: управление по оси C с обратной связью, прямолинейность вала ≤0,02 мм/м*
*Гидравлический зажим: максимальный диаметр крепления 400 мм (модель DSL-400)*
*12-позиционные приводные инструменты: возможность радиального/осевого фрезерования (стандартная скорость 10 000 об/мин)*
*Интерфейс быстрой смены: время смены держателя инструмента HSK 0,3 с*
