Дисплей продукта
Особенности продукта

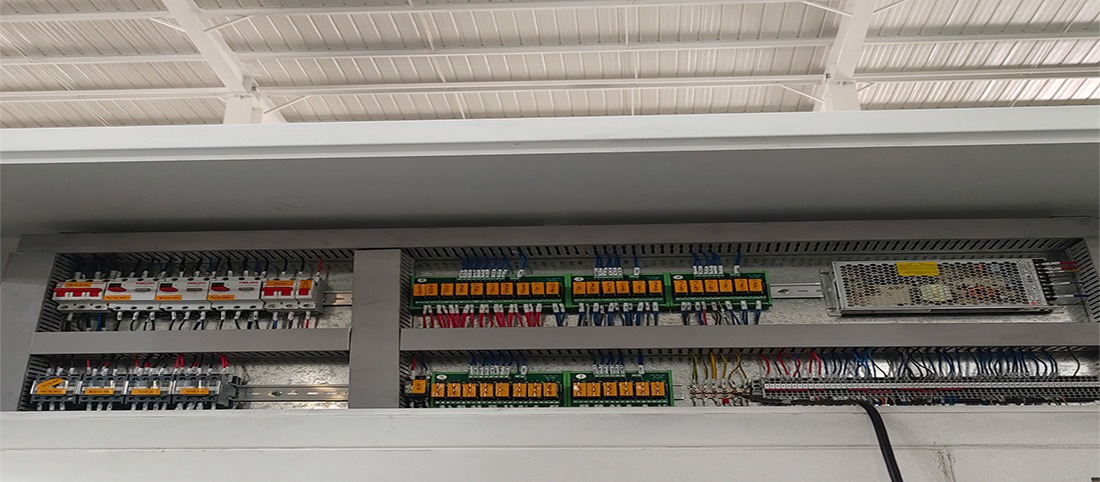

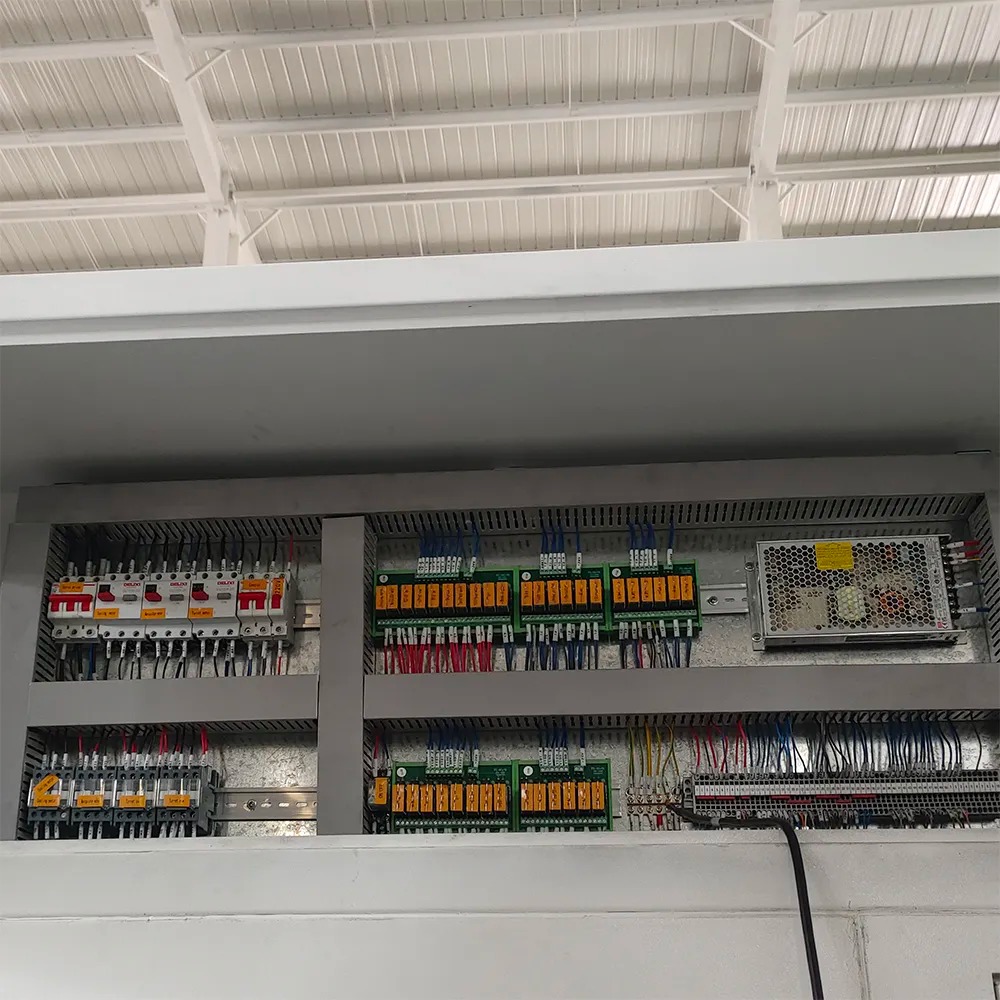

Аккуратная распределительная коробка
Удобное управление и контроль электрооборудования внутри станка для повышения эффективности и безопасности работы.

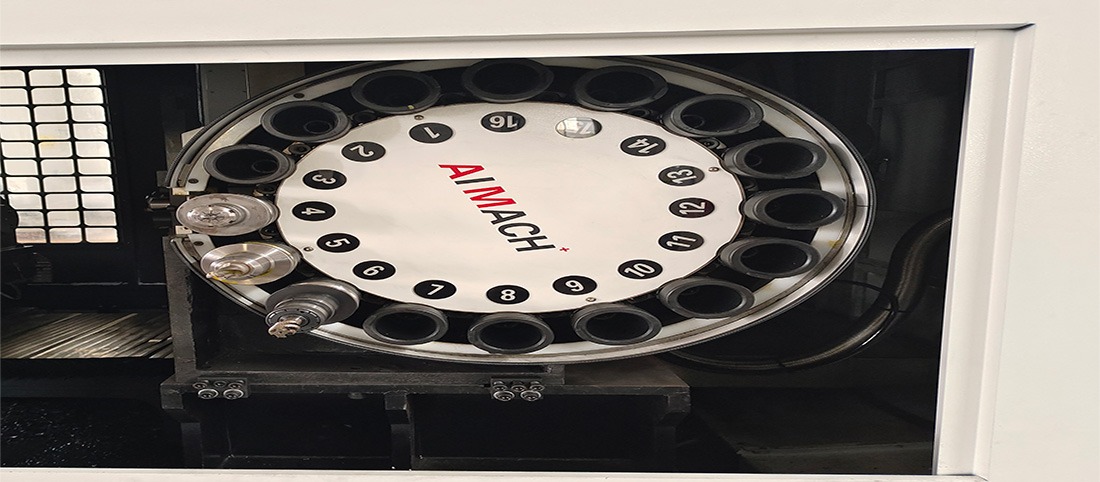

16 магазинов для ножей BT50 емкостью
Установите набор инструментальных магазинов роботизированной руки BT50 вместимостью 16 штук с левой и правой стороны колонны соответственно, которые независимо управляются двумя каналами для автоматической смены инструмента.
Параметры продукта
| ЭЛЕМЕНТ | UNIT | ПАРАМЕТР | ||
| Радиальное биение шпинделя | мм | ≤0,008/300 | ||
| Повторяющаяся точность позиционирования левой и правой оси X | мм | ≤0,006 | ||
| Повторяющаяся точность позиционирования левой и правой оси Y | мм | ≤0,008 | ||
| Повторяющаяся точность позиционирования левой и правой оси Z | мм | ≤0,012 | ||
| Точность позиционирования по левой и правой оси X | мм | ≤0,010 | ||
| Точность позиционирования по левой и правой оси Y | мм | ≤0,010 | ||
| Точность позиционирования по левой и правой оси Z | мм | ≤0,012 | ||
| Ошибка согласованности глубины сверления | мм | ≤±0,03 | ||
| Точность позиционирования центра трехрезьбового отверстия | мм | ≤0,05 | ||
| Точность обработки резьбы | / | 7Ч | ||
| Шероховатость поверхности резьбовых отверстий | Ра | ≤6,3 | ||
| Осевая параллельность резьбовых отверстий | мм | ≤0. 05 | ||
| Снятие фаски на шероховатостях увеличенных отверстий | Ра | 6.3 | ||

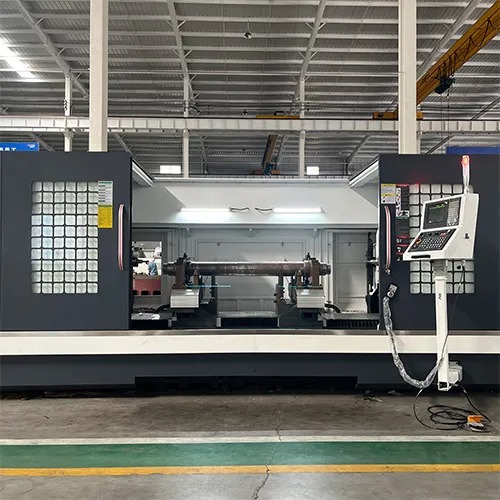

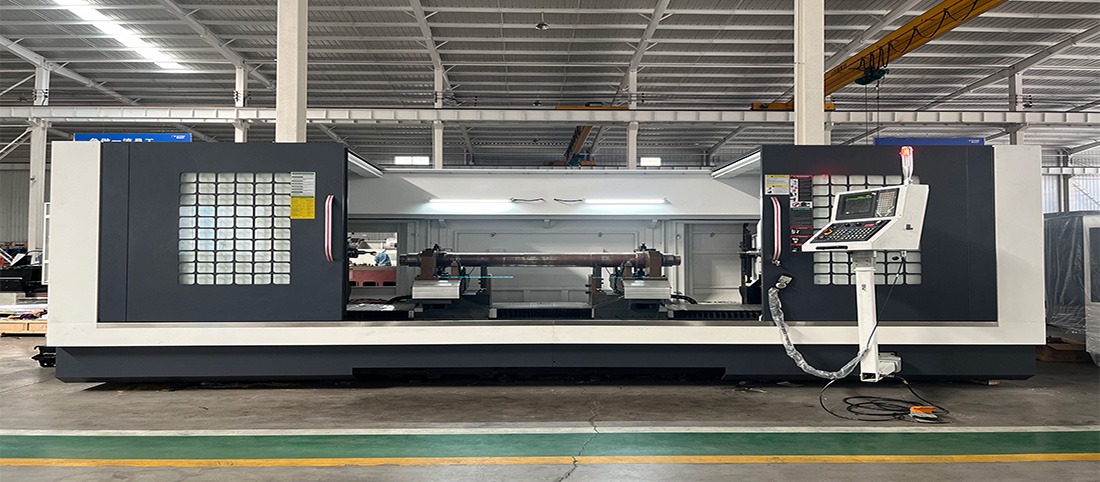

Обзор продукта
Этот станок представляет собой крупногабаритное оборудование с ЧПУ, разработанное нашей компанией для сверления, нарезания резьбы и развертывания резьбовых отверстий на концах осей поездов в железнодорожной отрасли, включая пассажирские и грузовые поезда, метро и высокоскоростные поезда.
Он может удовлетворить требования сверления, развертывания, нарезания резьбы и обработки характерных отверстий различных типов канавок на торцевых поверхностях различных типов осей, а также может соответствовать требованиям крупномасштабного производства, совместимого с несколькими типами осей.
Оборудование подходит для обработки различных металлических материалов для обработки осей (например, высококачественной углеродистой стали LZ35, LZ45, LZ50 от 35 до 50).

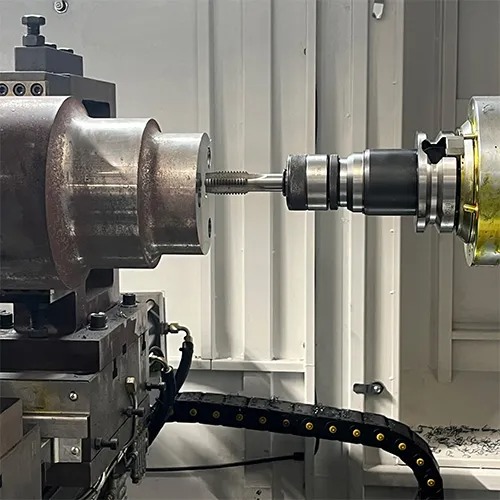

Приняв метод одновременной обработки с обоих концов, заготовка должна иметь возможность выполнять несколько процессов, таких как сверление, снятие фаски, нарезание резьбы и т. д. для торцевой поверхности и резьбового отверстия оси после одного зажима.
